物料加工:洗去混合沙子中的微量石粉和杂质,提高产品质量。
进料粒度:≤5㎜成品产量:55-200T/h

   XSD系列轮式洗砂机是配合制砂机使用的一种轮斗式洗砂设备,它可洗去制砂机制出的混合砂子中的微量石粉和 杂质,提高砂子质量。本系列洗砂机主要由齿轮,减速器,支架,沉淀槽,叶轮,皮带轮,电机等重要部分组成.
   此外,本系列洗砂机采用欧美技术,结合国内砂石行业实际情况进行研制,主要用于建筑工地、砂石厂、水电站混凝土预制 厂、玻璃厂石英砂及油井回填用压力砂的洗选、分级和脱水。

高效节能,经济环保,合理的传动设计在保证产量的同时极
大地降低了所需功率。

中细砂和石粉流失极少,不仅提

高产量还能使所选建筑砂级 配

和细度模数达到国家标准。

可洗去制砂机制出的混合砂
子中的微量石粉和杂质,提高砂子质量。

结构简单,性能稳定,叶轮传

动轴承装置和受水物料隔离,大大

避免了轴承因侵水、砂和污染物导致损坏。

工作原理

将所洗砂子经溜槽注到洗砂槽中,在有转动的斗轮将水中的砂子挖装到轮斗内,在叶轮的带动下翻滚,互相研磨,除去覆盖砂石表面的杂质,斗轮在转动提升过程中逐步脱水,直到斗轮转至出料端时,将洗净的砂子倒入出料溜槽,在用皮带输送机运到砂子堆放场地。

应用环境

1、叶轮洗砂机结构简单,运行稳定,轴承和水、物料分开,避免机器过早因污染生锈而引发的损坏现象,适用于各种各样的工作环境。
2、叶轮洗砂机所洗物料流失少、选洗效率高,可完全满足高等级用料的要求,使用寿命比较长,几乎没有易损件。
3、叶轮洗砂机钢板厚度设计合理在符合生产需要的同时增强设备的耐磨程度,极少情况下需要维修,因此可大大降低成本。


      螺旋洗砂机由槽体、减速机、电机、中心轴、螺旋叶片、支架组成。广泛适用于公路,水电,建筑 等行业的洗选、分级、除杂,以及细粒度和粗粒度物料的洗选等,对建筑和筑路用砂石尤为相宜,可清洗分离砂石中的土壤和杂物
   此外,其新奇的密封结构、可调溢流堰板、可靠的传动装置,确保清洗脱水的效果。
螺旋洗砂机适用于冶金、建材、水电等行业的洗选、分级、除杂等作业,用于细粒度和粗粒度物料的洗选作业。螺旋洗砂机对建筑用砂、筑路用砂石犹为适宜。

高效节能,经济环保,合理的传动设计在保证产量的同时极
大地降低了所需功率。

广泛用于各种易洗和难洗矿石的

洗矿。该设备可洗含泥在 20%

以上的矿石。

可洗去制砂机制出的混合砂
子中的微量石粉和杂质,提高砂子质量。

新颖的密封结构、全封闭油浴

式传动装置、可调式溢流堰板,使

其性能更加稳定。

工作原理

电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石由给料槽进入洗槽中,螺旋洗砂机在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;同时加水,形成强大水流,及时将杂质及比重小的异物带走完成清洗作用。

应用环境

1、螺旋洗砂机适用于冶金、建材、水电等行业的洗选、分级、除杂等较细粒度和粗粒度物料的洗选作业。
2、螺旋洗砂机传动部分均与水、砂隔离,从而故障率大大低于目前常用螺旋洗砂机,螺旋洗砂机广泛应用于建筑工地、砂石厂、水电站混凝土大坝工地等多种行业。
3、螺旋洗砂机功率消耗小、洗净度高。密封结构好、全封闭传动装置、可调式堰板,确保了产品高效、耐用,清洗、脱水效果好,细粒产品保持稳定等特点。

| 明星生产线展示

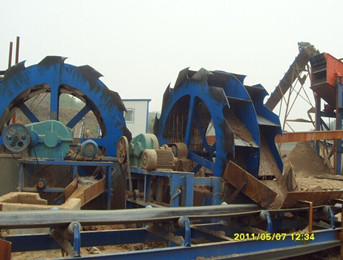

湖北十堰砂生产线

处理量

100T/H

配置

PE500*750颚破,HPC160圆锥破,VSI7611制砂机、XSD3016洗砂机、两个2YA1237圆振动筛,胶带输送机。

特点介绍:客户制砂现场比较复杂,因此配制占地面积比较小的叶轮洗砂机来实现去杂制沙,同时采用细砂回收机对尾沙进项回收大大提高产量。整条砂石生产线直接为当地建筑、桥梁、水坝等项目提供充足的优质砂石料, 得到当地政府的大力支持。

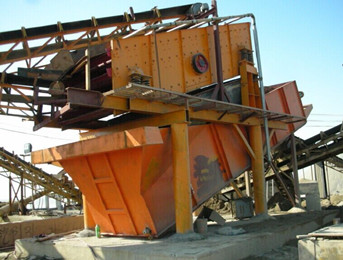

四川彭州水电基础设施建设

处理量

200T/H

配置

两台HPC200圆锥破、两台VSI9526制砂机、 圆振动筛、螺旋洗砂机、皮带输送机等其他辅助设备。

特点介绍:客户自有初级破碎设备,根据生产出料大小和客户对产量的要求,我们为客户配置了两台HPC200圆锥破碎机,用于实现河卵石的大批量加工。与之相应的,采用了两台VSI9526制砂机作为最终机制砂的破碎整形设备。根据场地的具体情况圆振动筛和螺旋洗砂机上下而制,整条生产线生产流畅 ,加工效率极高,为当地水电建设和其他基础设施建设用砂石骨料的供应提供了极大帮助,已被政 府部门指定为当地典型性创新生产案例。

| 产品知识

更多>>

| 客户关注

更多>>

| 其他相关设备

| 加工物料

| 洗砂机参数中心

表一:LSX系列螺旋洗砂机参数
型号 螺旋数量 螺旋直径
(mm)
水槽长度
(mm)
入选粒度
(mm)
处理能力
(t/h)
螺旋转速
(rpm)
电机功率
(kw)
耗水量
(t/h)
机器重量
(t)
外形尺寸
(A×B×H)
LSX-920 1 920 7585 ≤10 100 21 11 10-80 6.2 8420×2180×3960
2LSX-920 2 920 7585 ≤10 200 21 11×2 20-160 11.5 8420×3970×3960
LSX-1120 1 1120 9750 ≤10 175 17 18.5 20-150 10.9 10770×3950×4860
2LSX-1120 2 1120 9750 ≤10 350 17 18.5×2 40-300 17.8 10770×5260×4860
: 以上数据仅供参考,各项参数及外形若有变更,依发货时随带的使用维护说明为准。
表二:XSD系列轮式洗砂机参数
型号 XSD2610 XSD3016 XSD3620
叶轮规格(mm) Φ 2600X1000 Φ 3000X1600 Φ3600X2000
进料粒度(mm) ≤10 ≤10 ≤10
处理量(t/h) 20-50 50-120 120-180
电机功率(kw) 7.5 15 18.5
重量(t) 2.68 3.26 4.3
外形尺寸(L*W*H) 3320X2125X2670 3810X2688X3085 4500X3206X3480
: 以上数据仅供参考,各项参数及外形若有变更,依发货时随带的使用维护说明为准。
