型号 |
筛网面积(㎡) |
电机功率(kw) |
处理能力(m³/h) |
进料粒度(mm) |
重量(kg) |
外形尺寸(mm) |
TS0720 |
1.4 |
0.75*2 |
5-10 |
≤10 |
0.8 |
2300*1000*750 |
TS9020 |
1.8 |
1.1*2 |
10-20 |
≤10 |
1.2 |
2300*1200*750 |
TS1020 |
2 |
1.5*2 |
10-30 |
≤10 |
1.6 |
2300*1300*750 |
TS1225 |
3 |
2.2*2 |
50-80 |
≤10 |
2.1 |
2800*1500*800 |
TS1530 |
4.5 |
3*2 |
100-120 |
≤10 |
3.2 |
3300*1800*800 |

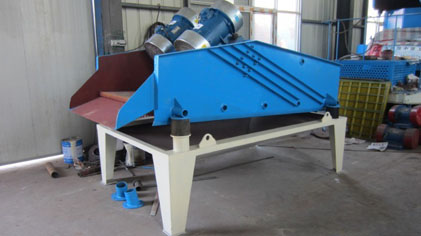

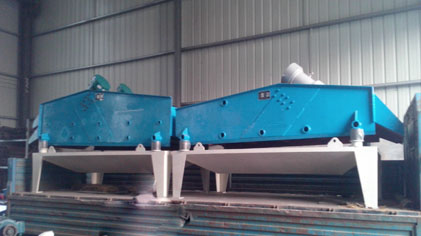

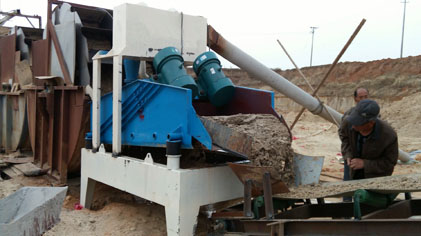

脱水筛是煤泥脱水作业的专用设备,广泛适用于煤泥回收,压滤隔粗、过滤隔粗,其他极细物料的脱水、回收等工艺条件。
脱水筛采用了双电极自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。
规格型号 | LM-1300M | LM-1500M | LM-1700M | LM-1900M | LM-2200M | LM-2400M |
处理能力(t/h) | 13-18 | 17-22 | 21-31 | 30-40 | 40-50 | 50-70 |
原煤水分 | < 15% | |||||
煤粉细度(200目) | 80%通过 | |||||
煤粉水分 | < 1% | |||||
入磨风温(℃) | < 350 | |||||
出磨风温(℃) | 75-95 | |||||
原煤哈氏可磨指数(HGI) | > 55 | |||||
主电机功率(KW) | 185 | 250 | 315 | 400 | 500 | 630 |
技术数据如有变动,恕不另行通知。
规格型号 | LM-1300M | LM-1500M | LM-1700M | LM-1900M | LM-2200M | LM-2400M |
处理能力(t/h) | 10-15 | 16-22 | 20-28 | 26-35 | 35-45 | 40-50 |
原煤水分 | < 15% | |||||
煤粉细度(R0.08) | ≤ 12% | |||||
煤粉水分 | ≤ 1% | |||||
入磨风温(℃) | < 350 | |||||
出磨风温(℃) | 75-95 | 75-95 | 75-95 | 75-95 | 75-95 | 75-95 |
原煤哈氏可磨指数(HGI) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
主电机功率(KW) | 185 | 250 | 315 | 400 | 500 | 560 |
注:可用于粉磨无烟煤,煤粉细度(R0.08)≤3%,产量相应下降。
规格型号 | LM-1300 | LM-1500 | LM-1700 | LM-1900 | LM-2200 | LM-2400 | LM-2800 | LM-3400 | LM-3700 |
处理能力(t/h) | 15-25 | 26-39 | 40-50 | 51-80 | 81-110 | 95-130 | 120-160 | 190-240 | 240-290 |
原料水分 | <10% | <10% | <10% | <10% | <10% | <10% | <10% | <10% | <10% |
生料细度(R0.08) | <12% | <12% | <12% | <12% | <14% | <14% | <14% | <15% | <15% |
生料水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
注:原料易磨性(Band)指数≤13kwh/t
规格型号 | LM-1300 | LM-1500 | LM-1700 | LM-1900 | LM-2200 | LM-2400 | LM-2800 | LM-3400 | LM-3700 |
处理能力(t/h) | 7-11 | 9-13 | 11-15 | 14-20 | 22-26 | 27-35 | 48-55 | 65-89 | 90-100 |
矿渣水分 | < 12% | ||||||||
产品比表面积 | ≥ 420m2/kg | ||||||||
产品水分 | ≤ 1% | ||||||||
主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
